| ■ ＴＯＹＯＴＡ ＴＣＣＳ 故障診断（チェックエンジン点滅モード） |

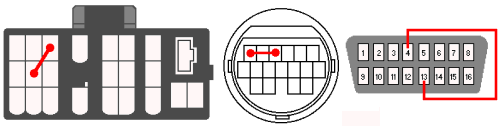

| イグニッションスイッチをＯＦＦにして、上記の図の様に端子と端子を短絡する。 |
| □ 作業方法（故障診断実行） |
| イグニッションスイッチをＯＮにして、チェックエンジンランプの点滅回数を読み取る。 |
| トラブルコードの表示は長い点灯が十の位を、短い点灯が一の位を表している。 |
| イグニッションスイッチをＯＦＦにして、ヒューズＢＯＸ内のＥＦＩヒューズと |
| □ 作業方法（故障診断削除） |
| ストップランプヒューズを取り外す。５分後ヒューズを取り付ける。 |
| 再度、故障診断を実行して消去されたか確認する。 |
| ■ 故障診断コード一覧 |
| 12 | 回転信号系統1（Ｇ１．Ｇ２．ＮＥ） | 31 | ｴｱﾌﾛﾒｰﾀｰ系統 |
| 12 | 回転信号系統2（ＮＥ） | 31 | 圧力ｾﾝｻｰ系統 |
| 13 | ｸﾗﾝｸ角ｾﾝｻｰ系統（Ｇ１．Ｇ２） | 31 | ｽﾛｯﾄﾙﾎﾞﾃﾞｨｰﾒｶ異常 |
| 14 | 点火信号系統（ＩＧＦ１．ＩＧＴ１） | 32 | 電子ｽﾛｯﾄﾙｼｽﾃﾑ異常 |
| 15 | 点火信号系統（ＩＧＦ２．ＩＧＴ２） | 33 | ISCV系統 |
| 16 | ＥＣＴ ＣＰＵ系統 | 33 | ECU電子ｽﾛｯﾄﾙ回路異常 |
| 18 | ﾌﾟﾗｸﾞｸｽﾌﾞﾘ | 39 | OCV系統 |
| 18 | VVTｾﾝｻｰ(ﾚﾝｼﾞ外ﾚ) | 39 | OCVNo.2系統 |
| 19 | ｱｸｾﾙｾﾝｻｰ(断線) | 41 | ｽﾛｯﾄﾙｾﾝｻｰ系統 |
| 19 | ｱｸｾﾙｾﾝｻｰ(ﾚﾝｼﾞ外ﾚ) | 41 | ｽﾛｯﾄﾙｾﾝｻｰ(ﾚﾝｼﾞ外ﾚ) |
| 21 | O2ｾﾝｻｰ系統(左ﾊﾞﾝｸｾﾝｻｰ1) | 42 | 車速ｾﾝｻｰ系統 |
| 21 | O2ｾﾝｻｰﾋｰﾀｰ系統(左ﾊﾞﾝｸｾﾝｻｰ1) | 47 | ｻﾌﾞｽﾛｯﾄﾙｾﾝｻｰ制御 |
| 21 | ｽﾛｯﾄﾙﾓｰﾀｰ異常 | 49 | VVT制御 |
| 22 | 電子ｽﾛｯﾄﾙ用電磁ｸﾗｯﾁ異常 | 52 | ﾉｯｸｾﾝｻｰ系統1 |
| 22 | 水温ｾﾝｻｰ系統 | 55 | ﾉｯｸｾﾝｻｰ系統2 |
| 23 | ｽﾛｯﾄﾙﾘﾚｰ異常 | 82 | BODY-ECU異常 |
| 24 | 吸気温ｾﾝｻｰ系統 | 93 | 触媒加熱警報(#1気筒) |
| 25 | ﾘｰﾝ/ﾘｯﾁ異常(左ﾊﾞﾝｸ) | 93 | 触媒加熱警報(#2気筒) |
| 25 | ﾘｰﾝ/ﾘｯﾁ異常(右ﾊﾞﾝｸ) | 93 | 触媒加熱警報(#3気筒) |
| 27 | O2ｾﾝｻｰ系統(左ﾊﾞﾝｸｾﾝｻｰ1) | 93 | 触媒加熱警報(#4気筒) |
| 27 | O2ｾﾝｻｰﾋｰﾀｰ系統(左ﾊﾞﾝｸｾﾝｻｰ1) | 93 | 触媒加熱警報(#5気筒) |
| 28 | O2ｾﾝｻｰ系統(右ﾊﾞﾝｸｾﾝｻｰ1) | 93 | 触媒加熱警報(#6気筒) |
| 28 | O2ｾﾝｻｰﾋｰﾀｰ系統(右ﾊﾞﾝｸｾﾝｻｰ1) | 93 | 触媒加熱警報(#7気筒) |
| 29 | O2ｾﾝｻｰ系統(右ﾊﾞﾝｸｾﾝｻｰ1) | 93 | 触媒加熱警報(#8気筒) |
| 29 | O2ｾﾝｻｰﾋｰﾀｰ系統(右ﾊﾞﾝｸｾﾝｻｰ1) | ||
